EDAR 15.000 H.EQ.

"MEJORAS EN LA EDAR 15.000 HAB. EQ. (OURENSE)"

Decantador secundario 17 m diámetro y 3,5 altura, con puente de DAGA

El Decantador secundario existente, de tipo lamelar pero realizado con lamelas a base de tubos de PVC de 90 mm "pegados" y apoyados en un bastidor de acero. El paso del tiempo ha ido provocando que los bloques lamelares se rompan, y flotando en la superficie, lo cual provoca flotación de fangos y acaban en el espesador.
Se construye un nuevo decantador secundario, que sustituirá al existente, lamelar con uso deficiente. Anexas al decantador, se pueden ver las arquetas de lodos decantados para recirculación y exceso y la de flotantes (impulsión a cabecera).

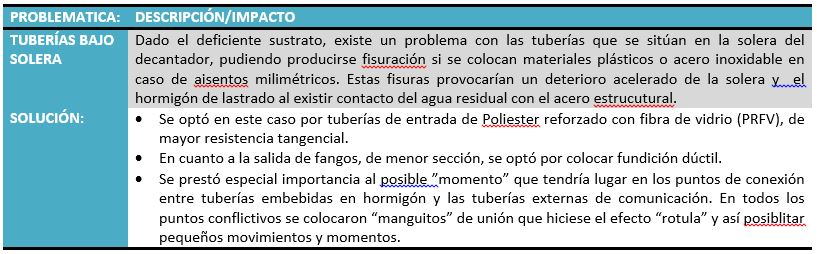

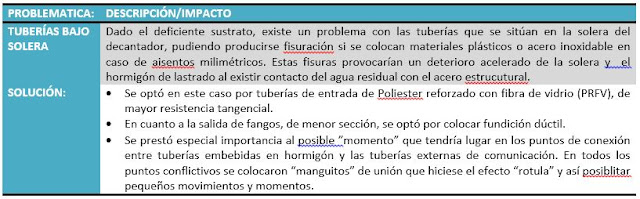

Tuberías de Entrada y Salida de un Decantador

Imagen de tuberías de entrada (PRFV) y salida (FD), con el encofrado en madera para la poceta central y el exterior en tabla machihembrada de 18 mm.

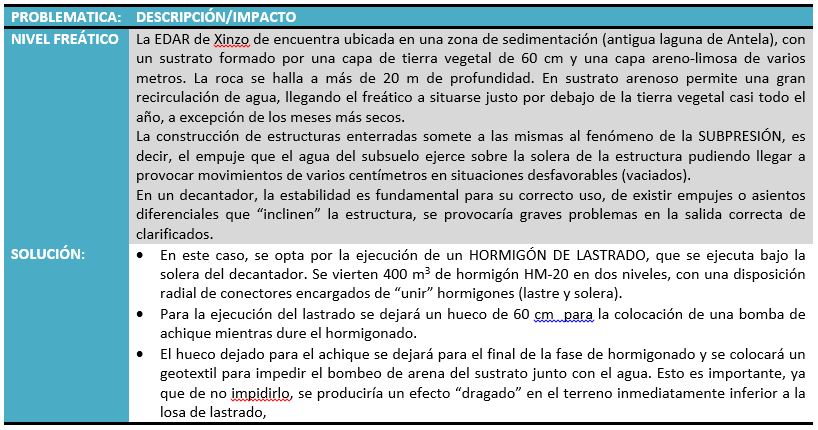

Se observan también los conectores (Z) para la unión de hormigón de lastrado y solera de cimentación. La necesidad de lastrar la nueva estrucutra de debe a que la zona es una antigua laguna desecada en los años 50 y el freático presenta unas importantes oscilaciones de altura y nivel de saturación a 1 m de la superficie, lo cual podría provocar importantes procesos de flotación (en vacío  y deformaciones o inclinaciones. El sustrato rocoso se halla a más de 30 m de profundidad lo que descarta por coste la realización de pilotaje.

Por último se observa una columna de achique, que posteriormente en la fase de lastrado se rellenará con hormigón poco fluido.

Cloruro férrico muy oxidante, deteriora rápidamente superficies y piezas

Centrífuga para fangos PIERALISI de 4 m3/h, efectivo 1 m3/h

 Imagen del estado de la Sala de Deshidratación de fangos. Las fugas en la inyección de cloruro férrico (reducción química del P), y su alto poder oxidante, hacen que la sala tenga un estado lamentable.

Sistema automático de Preparación de Polielectrolito y Cubeta de ClFe

Nuevo sistema de Preparación automática de Polielectrolito y de almacenaje e inyección de cloruro férrico.
Reforma completa de la Sala de fangos, con demolición y nueva ejecución de la cubeta de vertido

Centrífuga ALFA LAVAL de 6 m3/h para deshidratación de fangos.

Nueva Centrífuga de deshidratación de fangos, marca ALFA LAVAL aldec 40, multiplica por 6 la capacidad de secado. Esto reduce la edad del fango, responsable del escaso rendimiento depurativo.
Restauración completa de la sala. La solera se sustituye por un pavimento epoxidico de alta resistencia y antideslizante, basado en la aplicación de 6 capas diferentes. Nuevas ventilaciones y sumideros longitudinales para mejorar el drenaje.

Silo de fangos de extracción forzada y tornillo de elevación

Silo de fangos (25 m3) marca NUTECO, de extracción forzada. Este sistema posibilita mayor control en la retirada de lodos sobre camión, que suelen provocar las tajaderas motorizadas o neumáticas.
Ventajas evidentes frente al sistema de contenedor abierto que se utilizaba, elimina olores, vectores de contaminación, insectos.

Se observa también que el sistema de elevación de fangos deshidratados es el de tornillos, aunque dado lo caro de este sistema respecto al realizado con bombas de tornillo no compensa las pocas ventajas.

Vista del canal de desinfección por UV, marca TROJAN, un diseño para la desinfección del efluente de 240 m3/h hasta los 100 ufc/100 ml.

Este nivel de desinfección tan elevado se justifica por ser una zona de gran actividad agrícola, que utiliza de manera intensiva purines y otras aportaciones de nutrientes, pesticidas, herbicidad, etc . ., con ello se intenta contribuir a la reducción de nutrientes en el río Limia y en zonas y rios aguas abajo de la EDAR.
