| Secuencia de fases de hormigonado en canal de desinfección abierto |
En el Canal de UV es necesario hormigonar en varias fases, debido a las diferentes alturas de la losa en la entrada, zona de lámparas y salida. Siempre con junta alzada de PVC entre solera y muros.
 |

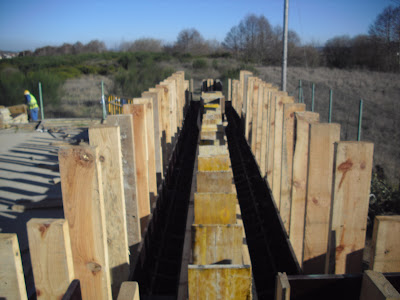

| Encofrado con panel fenólico sin bastidor. |
Dado la elevada estrechez interior del canal en su zona de lámparas se opta por encofrar directamente con panel fenólico (sin bastidor), ya que este impedíría encofrar a la vez los dos muros interiores del canal, ya que ambos bastidores suman 30 cm y el espacio disponible es de 27 cm. Los panles se rigidizan con correas de madera cada 25 cm.
El principal problema de este tipo de desinfección UV es la exigente ejecución del canal en cuanto a obra civil.
 |

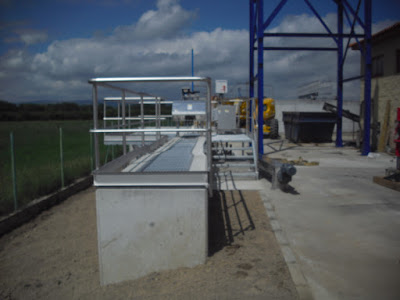

| Plataforma del Canal de desinfección por Ultravioleta (UV) |
El canal va dotado de un caudalímetro electro magnetico previo (arqueta). Se ubica el cuadro eléctrico tipo pupitre en la parte superior, ya que no se puede alejar más de 25 m de las lámparas.
 |
| Canal de desinfección por ultravioleta (UV) abierto a nivel de suelo. |
Canal de UV a nivel de solera (balastros sin instalar), junto a hornacina para cuadro eléctrico local, cámara de llaves de bombeo de agua industrial y al fondo válvula tajadera para regulación y arqueta previa para caudalímetro.
Este canal es para 240 m3/h con tecnología WEDECO (Xylem), con una zona de lámparas sensiblemente más ancha que en el caso anterior, lo cual facilita la ejecución de la obra civil.
 |
| Reactor de desinfección por ultravioleta (UV) marca BERSON |
Canal de desinfección en tubería con tecnología BERSON para 270 m3/h. 2 bastidores de lámparas en serie colocadas transversalmente al flujo de agua (turbulencias). Lleva 2 válvulas tajaderas para la imprescindible regulación del canal, se observa la 2ª válvula más cerrada que la 1ª, para conseguir el diferencial de presión necesario para garantizar la limpieza automática del filtro previo.
Las turbulencias son precisamente el punto fuerte de esta tecnología, con mucho menos espacio y gracias al flujo transversal se consigue un elevado ratio de "contacto" o cercanía del agua a tratar y las lámparas.
Otra ventaja radica en el sistema de colocación de los bastidores de lámparas, en este caso mucho más fácil de extraer que en el caso del canal abierto que necesita de una grúa o polipasto de elevación y traslación.
Las turbulencias son precisamente el punto fuerte de esta tecnología, con mucho menos espacio y gracias al flujo transversal se consigue un elevado ratio de "contacto" o cercanía del agua a tratar y las lámparas.
Otra ventaja radica en el sistema de colocación de los bastidores de lámparas, en este caso mucho más fácil de extraer que en el caso del canal abierto que necesita de una grúa o polipasto de elevación y traslación.
 |
| Filtro previo a desinfección por Ultravioleta |
Filtro previo de malla con sistema de limpieza automático por diferencia de presión. Al aumentar la presión de salida por efecto de las partículas retenidas, salta una bomba anexa que impulsa agua a gran presión en sentido inverso, limpiando los tubos de filtración secuencialmente.
Básicamente el sistema de trata de un sistema de "tubos muelle" en los cuales se introduce el agua a filtrar mediante un sistema repartidor superior, filtrando el agua hacia el exterior del tubo, quedando retenidos los sólidos en su interior.
Básicamente el sistema de trata de un sistema de "tubos muelle" en los cuales se introduce el agua a filtrar mediante un sistema repartidor superior, filtrando el agua hacia el exterior del tubo, quedando retenidos los sólidos en su interior.
 |
| Filtro de malla previo a la desinfección por Ultravioleta |
Filtro de malla WEDECO con sistema de limpieza por cepillo, automático temporizado aunque no regulado por presión. Muy efectivo en cuanto a retención de sólidos y flóculos, debido a su luz de paso (inferior a 1 mm). Problemático en situaciones de grasas en decantación secundaria o deficiente pretratamiento, la grasas en adición a los sólidos forman una película que "tapona" completamente el paso de la malla. Su limpieza obliga a la extracción de la malla y a su baño en ácido
 |
| Depósito de regulación para desinfección por Ultravioleta en tubería cerrada. |
La tecnología de UV en tubería cerrada hace necesario la ejecución de un tanque de bombeo de agua decantada, anexo en este caso a la caseta que alberga el reactor.
Para conseguir una efectiva regulación del sistema es necesario implementarlo con un amplio depósito de agua decantada (35/40 m3 para 270 m3/h de UV), lo cual invalida parcialmente su ventaja primordial, la reducción de espacio.
En EDAR con gran variabilidad de caudal o importantes necesidades de desinfección, este sistema no resulta de utilidad, debido a la elevada dificultad para su correcta regulación en coordinación con el filtro previo. Necesidades de estrangulamiento de la válvula tajadera posterior al reactor con el fin de conseguir el diferencial de presión que provoque limpiezas del filtro, pueden provocar vibraciones excesivas que afecten a los anclajes de los equipos.
La variación de la lámina de agua del depósito regulador también provoca diferencias de caudal, el sistema tarda en reaccionar ante la variaciones de caudal, no ajustando la "dosis" de luz a aplicar.
Para EDARES con un mantenimiento poco profesionalizado o especializado no se recomienda este último sistema, siendo mucho más sencillo y efectivo el sistema en canal.
Siempre se debe recordar que el tratamiento terciario, sea cual sea el sistema elegido, depende en gran medida de la efectividad y correcto dimensionamiento del resto de partes, en especial del pretratamiento.
