EXPLOTACIÓN DEPURADORA DE FANGOS ACTIVOS

EXPLOTACIÓN EDAR DE SANTA COMBA

klLínea de Agua de la Estación Depuradora de Aguas Residuales (EDAR) de Santa Comba.

EXPLOTACIÓN SEGÚN LÍNEA DE AGUA DE PROCESO

OBRA DE LLEGADA

Compuerta Tajadera 700 x 700 y Alivio principal en
Obra de llegada a la EDAR de Santa Comba.

Compuerta Tajadera de Aislamiento total de la EDAR, con paramento de Alivio a Emisario.

Tajadera con cierre a 4 lados, totalmente fabricada en inoxidable AISI-304, incluso husillo.

Se utiliza básicamente para labores de reparación en el  interior del pozo de bombeo de cabecera, aunque se dispone de 1,5 horas de tiempo hasta el inicio del alivio, durante el cual se llena el colector de entrada.

DESBASTE DE GRUESOS

Reja de Gruesos de 60 mm. Extraíble y de limpieza manual.

Reja de Gruesos con limpieza manual y 60 mm de luz de paso. Menor luz implicaría atascos constantes.

Mayor luz de paso, provocaría entrada de objetos en el impulsor de las bombas de cabecera.

Fondo de pozo tronco cónico para favorecer la extracción de sólidos y arenas mediante la cuchara bivalva.

Con caudales bajos, el Tiempo de retención en este pozo es elevado, por lo que se deposita bastante cantidad de arenas, lo cual favorece la durabilidad de las bombas, pero hace que el Pretratamiento funcione a bajo rendimiento.

Estructura Metálica para soporte de Cuchara Bivalva y
carril de traslación.

La cuchara Bivalva y el Polipasto de elevación de bombas se colocan en carriles de traslación soldados a una Estructura metálica portante.

La barandilla metálica de  protección a 3 lados, deja un lado libre para la traslación de la bivalva hacia el contenedor de sólidos gruesos anexo.

Para la Operación de la Cuchara Bivalva es importante disponer de "Carril enrollador" y "Botonera". Ésto disminuye el tiempo de operación diaria de esta tarea.

BOMBEO DE CABECERA

Bombeo de cabecera. Sistema (3+1) para mayor laminación del Caudal (reduce la afección al reactor de "golpes" de caudal.

El disponer de bombas con impulsor "anti atascos" o de giro invertido automatico, favorece la explotación.

La elección de las bombas es muy relevante, la durabilidad y fiabilidad de las bombas de ITT FLYGT o XYLEM es contrastada.

DESBASTE DE FINOS

Tamices rotativos DAGA para desbaste de finos
en EDAR de Santa Comba

La elección del Sistema de desbaste de finos es muy relevante. Se opta por un sistema de Tamices rotativos, por su sencillez (tambor de malla perforada + rasqueta), frente a otros más complejos que encarecen la explotación (rejas, escaleras o tornillos).

Sistema (1+1), cada cual a Qnominal de 500 m3/h.

Sistema de limpieza automático, y siempre 1 equipo en servicio al Qnominal. Debe apoyarse la limpieza automática con una Tarea diaria programada de limpieza manual.

Un tornillo compactador situado entre ámbos tamices, transporta los sólidos hasta el contenedor situado debajo de la instalación.

Los tamices disponen de sistema de Alivio de emergencia, para el caso de desborde por atasco.

Los tamices tienen escaso mantenimiento, tan solo es necesario cambio de rasquetas y elementos de las vávvulas neumáticas de apertura/cierre.

EXTRACCIÓN DE ARENAS

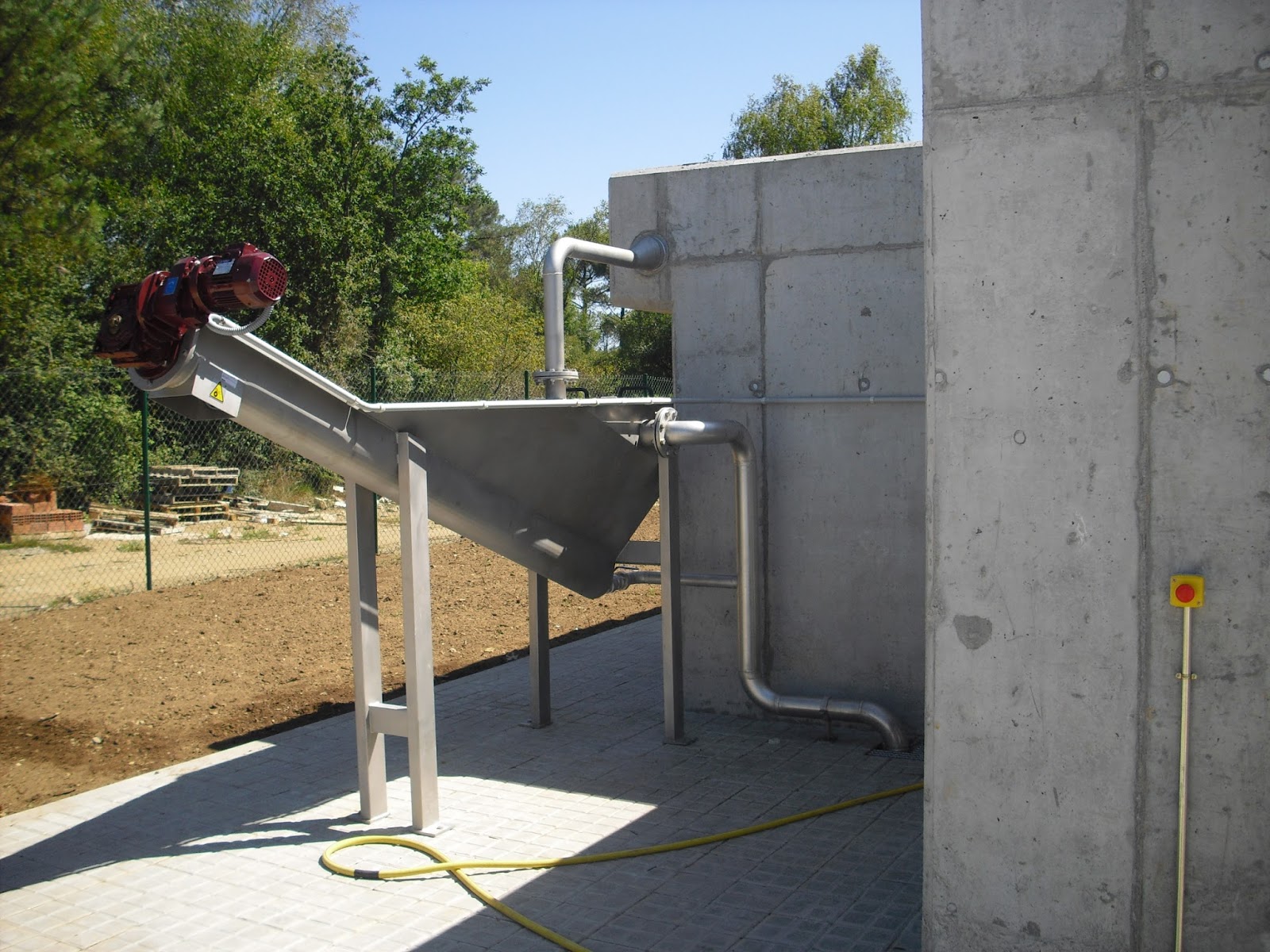

Clasificador de arenas DAGA.

Clasificador de arenas, apenas tiene rendimiento de lavado y extracción de arenas debido a la decantación de la misma en el pozo de cabecera.

Equipo sin apenas mantenimiento (excepto motor reductor de accionamiento).

El equipo alivia a cabecera el rebose propio de su funcionamiento.

EXTRACCIÓN DE GRASAS.

Concentrador de grasa marca DAGA en EDAR de Santa Comba.

Concentrador de grasas. La grasa es separada a un canal de grasas del equipo previo y arrastrada hasta la tolva de descarga que vierte a este equipo a través de una válvula PIC de accionamiento hidráulico temporizado.

Requiere de un contenedor especial y un gestión diferenciada al tratarse de un residuo considerado peligroso.

Por este motivo es útil su implementación, la separación y concentración de un residuo de elevado coste de gestión

El contenedor recomendado es uno especial para grasas, con cubierta superior y un pequeño hueco para el vertido, con lo que se minimiza el olor de la descomposición de un residuo problemático en este sentido.

Solo es efectivo si la separación en Canal de desarenado/desengrasado es efectivo. En nuestro caso el sistema forzado con aireación es muy práctico y efectivo.

REACTOR BIOLÓGICO

AIREACIÓN

GENERACIÓN DE FLUJO

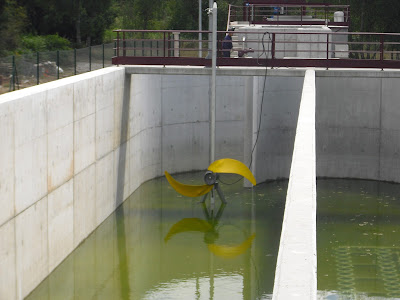

Generador de Flujo ITT FLYGT de 4,5 kw
para un Reactor de 55 m de largo

Generador de Flujo en canal anóxico. Equipo duplicado por la importancia de mantener el Licor mezcla en movimiento para evitar decantación en el reactor biológico.

Calculado para funcionar en sistema (1+1), proporcionando una velocidad hidráulica de > 0,6 m/seg.

El funcionamiento de los 2 equipos, da lugar a velocidades excesivas (> 1,25 m/seg), lo que provoca una reducción del proceso de desnitrificación.

Equipo problemático en cuanto a estanqueidad, que requiere de revisión periódica de las juntas de estanqueidad. Esto es debido al constante movimiento del equipo para el desplazamiento de una gran masa de licor mezcla, lo que provoca tensiones y flexiones en el cuerpo del equipo.

Otro punto problemático es el cable de acero del cabrestante de elevación, su deterioro es rápido por oxidación, lo que obliga a su retirada mediante camión grua.

La regulación del ángulo de acción es muy poco fiable, ya que aparecen frecuentemente muchos rebotes en las paredes del canal y con ellos retrocesos indeseables. Se recomienda su disposición recta respecto a la calle del carrousell.

DECANTACIÓN SECUNDARIA

Puente Decantador de 20 m de diámetro de DAGA

Estructura y Equipo muy importantes por su función para conseguir un clarificado de calidad, sin flotantes ni sólidos en suspensión, aunque ésto depende básicamente del diseño de la EDAR.

Para un correcto barrido del fondo hacia la poceta de fangos, es mas importante la ejecución de la solera que el propio equipo, que barrerá deficientemente si la solera no esta correctamente nivelada.

Punto crítico en explotación es el neopreno de cierre del barrido de flotantes superficial. Su acción contra la tolva de recogida hace que el neopreno se rompa fácilmente, con lo que queda una abertura significativa a través de la cual pasan los flotantes, reduciendo mucho su efectividad.

Muy importante es también la correcta nivelación del canal de clarificados, o disponer como este caso de un sistema de nivelación. El agua clarificada tiene que salir perfectamente distribuida a lo largo de todo el vertedero, para evitar que zonas "bajas" repercutan en la velocidad ascensional del agua en decantación y ésto provoque arrastre de flóculos o sólidos suspendidos, que implica agua turbia.

Al mantenimiento arriba indicado se suma la limpieza a presión del canal para evitar el típico "verdin", que aunque no es nocivo, es esteticamente perjudicial.

GESTIÓN DE LODOS.

Arqueta de gestión de lodos independiente. Recoge Recirculación + Exceso + Flotantes.

Desde el punto de vista funcional es muy importante, en especial en casos de "baja carga de entrada", que obliga a recircular más del 100% del Caudal de entrada.

A nivel de explotación, la arqueta de fangos, requiere de limpiezas periódicas de la costra superficial que forma rápidamente.

Especial atención como ya se mencionó, requiere la compuerta tajadera, que debe ser de muy buena fabricación para garantizar el aislamiento de la arqueta del decantador, para vaciar y limpiar dicha arqueta.

Los equipos (bombas) a instalar son de la misma importancia que el bombeo de cabecera, ya que el rendimiento de la depuración depende básicamente de éste bombeo.

ESPESAMIENTO DE FANGOS

Puente espesador de fangos de 6 m de diámetro. DAGA.

Lo más importante desde el punto de vista de la explotación en este equipo, al igual que en la decantación, lo supone el dimensionamiento de la estructura. Un correcto dimensionamiento posibilita una mayor reducción del contenido en agua del fango espesado.

Funcionamiento y mantenimiento muy sencillo, no requiriendo especial atención, salvo el motor reductor accionador y una limpieza profunda del vaso 1 vez/año.

DESHIDRATACIÓN DE FANGOS ESPESADOS.

Deshidratación de fangos con ALFA LAVAL en EDAR de Santa Colmba

Sala de deshidratación de Fangos en la EDAR de Santa Comba con centrífuga ALFA LAVAL de 6 m3/h de capacidad.

Un correcto dimensionado de los equipos encargados de la deshidratación, implica menos horas de funcionamiento de un sistema de por si complejo.

Pavimento cerámico antideslizante, lavable con manguera y sin canalización eléctrica por el suelo que entorpezca la limpieza.

Canaleta central para baldeos.

El equipo se ha dispuesto a baja altura, por lo que no se exige bancada de apoyo. La retirada del equipo se realiza mediante toro mecánico.

Los apoyos de la centrífuga deben estar dotados de manguitos antivibratorios que absorban la vibración que afectaría a bancada o fijación a solera.

El tiempo destinado a deshidratación requiere personal cualificado presente durante el tiempo que dure, de ahí que la dimensión de equipos sea crucial para el coste.

Evitar la deshidratacion para reducir costes de personal y de gestión de fangos deshidratados no debe ser una opción, ya que reproduce los problemas en el reactor biológico y en la decantación, es un mal común en las explotaciones de Depuradoras.

ALMACENAMIENTO DE FANGOS DESHIDRATADOS.

Silo de fangos deshidratados  de 25 m3
fabricado por ESPINA OBRAS

Punto fuerte en la explotación y gestión de depuradoras, la existencia de buen sistema de almacenamiento de fangos deshidratados estanco, con la suficiente capacidad para garantizar portes económicos.

No requiere mantenimiento, excepto repintado de estructura de soporte y silo.

Conviene llevar al día un cálculo aproximado de fango deshidratado para contrastar con el dato de nivel aportado por la sonda, ya que ésta da lecturas problemáticas en equipos de  ultrasonidos.

No conviene dejar llenar el silo, lo que podría dar problemas en la descarga, por caida del excedente al suelo, bien por endurecimiento del fango más inferior.

En mi opinión es recomendable:

-  Tornillo de elevación en vez de bomba Mono

-  Extracción forzada en vez de tajadera de apertura

-  Tajadera con apertura controlada.

-  Indicador de nivel o ventana para inspección ocular

TRATAMIENTO TERCIARIO. DESINFECCIÓN POR UV.

MANDO Y CONTROL

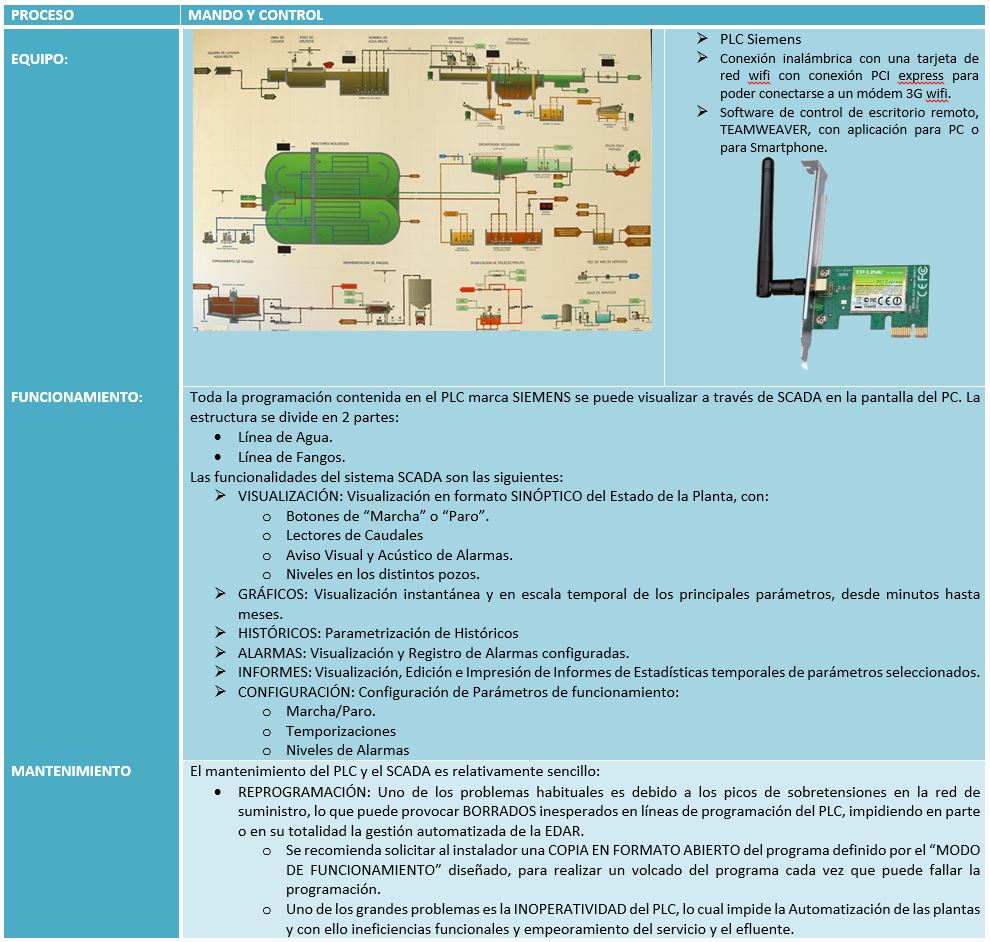

Pantallazo de SCADA del sistema de gestión de la EDAR

Una Licencia de SCADA y una programación adecuada del PLC y el SCADA hacen de la Gestión de la EDAR un trabajo más sencillo, para ello se recomienda:

-Definir un "Modo de Funcionamiento", lo más adecuado posible a los  parámetros de agua de entrada.

-Solicitar el programa en "Abierto", para futuros volcados.

-Tener en cuenta horas de programación durante la "Puesta en marcha" de la EDAR.

Todo sistema bajo SCADA debe incluir la posibilidad de realizar operaciones desde escritorio remoto o desde el Smartphone, para evitar desplazamientos continuos  para pequeños cambios o saltos térmicos de equipos esenciales. Para esto es recomendable una licencia de TEAMWEAVER, además de disponer de un sistema de transmisión de datos rápido, fiable y que soporte gran volumen.

En el caso de la EDAR de Santa Comba, su lejanía al núcleo más cercano, hacen imposible llevar a la EDAR la ADSL o incluso una línea telefónica analógica convencional,   por ello se opta por una conexión vía móvil con tarjetas de datos (de volumen ilimitado) en 3G, con un router wifi en el PC.

GESTIÓN DE EXPLOTACIÓN. ANALÍTICAS.

Boletín de Análisis por laboratorio homologado del EFLUENTE. Observese el excelente nivel de depuración de la instalación de la Estación Depuradora de Aguas Residuales de Santa Comba, tras 1 año de gestión y explotación.

- 9 mg/L de los 125 mg/L de sólidos en suspensión, admisibles por la legislación

- 4,9 mg/L de DBO5 frente a los 35 admisibles

- 31 mg/L de DQO5 frente a los 125 legales.

Se cumplen sobradamente TODOS los parámetros fijados por la Ley de Aguas, que determina los niveles máximos admisibles para éstas instalaciones.

GESTIÓN DOCUMENTAL

En canto a los ESTADILLOS u HOJAS DE TOMA DE DATOS se recogen a continuación los más relevantes, que datan de la misma fecha de la analítica.

Hoja de toma de datos, con todos los parámetros de funcionamiento que arrojan los distintos instrumentos de control existentes en la EDAR. Se rellena diariamente:

• Caudal diario bombeado
• Caudal diario Tratado (biológico)
• Caudal diario Recirculado fangos.
• Caudal diario de Exceso fangos.
• Nivel Oxigeno
• Nivel Redox
• Nivel Conductividd
• Nivel pH
• Resultado V30
• Potencia Activa y Reactiva diarias.

Gráfica resumen de Caudales mensuales. Observar los grandes "picos" de caudal existente en la EDAR de Santa Comba, debido a la red NO separativa y a l existencia de lluvias de gran intensidad diaria en la zona, hacen que del caudal medio diario ligeramente superior al de diseño (500 m3/dia) se pase al volumenes 4 veces mayores (2.500  m3/dia), que a veces persisten más de 1 y 2 días.

Hoja de Toma de HORAS DE FUNCIONAMIENTO de todos los equipos electromecánicos.

Ya se comentó la gran  importancia de esta Hoja respecto a gestión y explotación por:

• Mantenimiento Preventivo (según horas)
• Equilibrio de horas en equipos duplicados.
• Correlación de horas con calidad del efluente.

HOJA DE CONTROL DE EQUIPOS. Destinada a recoger toda la información relativa a todos y cada  uno de los Equipos electromecánicos de la EDAR, ofrece información detallada de:

• Código de identificación.
• Marca y Modelo del equipo.
• Potencia y Tensión de trabajo nominal.
• Capacidad.
• Lugar de ubicación
• Número de Serie.
• Foto de Placa (falta).
• Foto del equipo (falta).
• Listado de incidencias.
• Listado de Operación.

COSTES DE EXPLOTACIÓN

Como resumen se ofrecen los COSTE DE EXPLOTACIÓN para una Estación Depuradora de Aguas Residuales Urbanas (EDAR), sin duda faltan temas relevantes en la relación indicada tal como:

• Seguro de la Instalación (cubre Riesgos derivados de actividad): 2.998 €/año
• Gastos de Desplazamientos (vehículo + kilometraje)
• Tasas y arbitrios.
• Gastos de Seguridad y Salud en el trabajo (Ropa técnica, EPIS, colegios, etc . . .)
• Gastos de comunicación social.

Resumen de Costes Directos más importantes en la Gestión y Explotación de una EDAR de 8.800 habitantes equivalentes mediante fangos activos.

Faltarían Costes Indirectos que algún día se incluirán.
